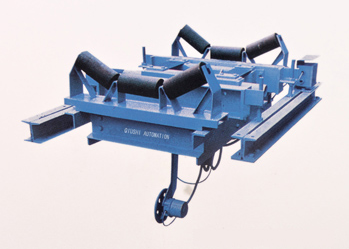

帶式輸送機自動計量秤

概述

電子皮帶秤是基于皮帶輸送機的基礎上，采用配裝結構方式，將稱量橋架（簡稱秤架）裝配在皮帶輸送機中，對散裝物料進行連續稱重計量的電子式計量裝置。廣泛地應用于冶金、建材、電力、礦山、化工等工業生產部門。

本系列電子皮帶秤，秤架結構簡單、緊湊、鋼度大、穩固性好，耳軸支承、安裝方便、靈敏度高、線性度好，能適應較惡劣的工作環境，長期穩定可靠。采用高精度、高靈敏度S型拉力稱重傳感器，安裝在密封的方梁內，安全穩定、防塵、防水、防外界浸蝕干擾，測力狀態好。采用高檔電感或光電編碼測速傳感器，測速精度高，信號穩定，不受干擾，可遠距離傳輸，可靠性高。采用本公司QS8001E或進口稱重控制器，功能完善、調整操作簡單方便，可靠性高，維護量小，充分滿足不同用戶、不同檔次要求。

產品特點：

l         結構簡單，力傳遞環節少，安裝簡捷方便

l         獨特的矩形杠桿，鋼性好，無形變

l         耳軸支撐，防腐蝕、防潮、抗振動

l         抗側向力抗水平分力，有效的減少了皮帶跑偏和落料偏移對系統精度的影響

l        稱重傳感器為拉式，調整方便、靈活、可靠、精度高

主要技術參數：
     ●動態計量誤差：（單）雙杠桿雙托輥，準確度1.0級，首次檢定0.5%，
     ●計量范圍： 5～2000t/h（連續工作）。
     ●皮帶寬度：一般500～1800mm（超出此范圍亦可設計）。
     ●皮帶速度：一般0.2～3.5 m/s。
     ●電源：220V+10%～-15%（AC），50Hz±1Hz，功率N≤50W。
     ●環境溫度：秤架部分 -30～55℃； 儀表部分 -10～40℃
簡略安裝尺寸參照表（單位：mm）

配裝皮帶輸送機：     傾角應在180°以下，以水平或60°以下最好。
                          槽形角需在350°以下，且越小越有利于保障精度。
